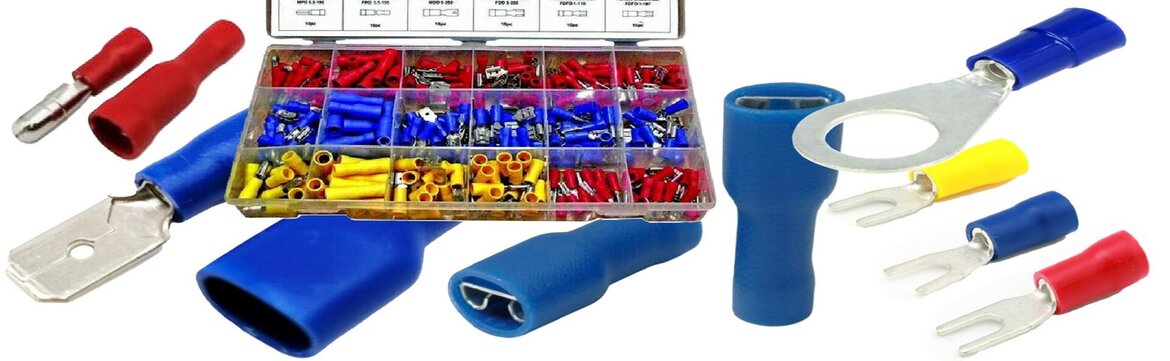

Kabelschoenen en kabelschoensets

Weergave:


Bezig met laden...
44% KORTING

Adereindhuls set - 100 delig - Kabelschoen pen - Blauw - 2.5mm² - ASTA

Adereindhuls set - 100 delig - Kabelschoen pen - Blauw - 2.5mm² - ASTA (GERE-08784).

Adviesprijs € 6,75
3,75 incl. BTW
€ 3,10 excl. BTW
44% KORTING

Adereindhuls set - 100 delig - Kabelschoen pen - Geel - 6mm - ASTA

Adereindhuls set - 100 delig - Kabelschoen pen - Geel - 6mm - ASTA (GERE-08782).

Adviesprijs € 6,75
3,75 incl. BTW
€ 3,10 excl. BTW
44% KORTING

Adereindhuls set - 100 delig - Kabelschoen pen - Wit - 0.5mm - ASTA

Adereindhuls set - 100 delig - Kabelschoen pen - Wit - 0.5mm - ASTA (GERE-08781).

Adviesprijs € 6,75
3,75 incl. BTW
€ 3,10 excl. BTW
44% KORTING

Adereindhuls set - 100 delig - Kabelschoen pen - Zwart - 1.5mm - ASTA

Adereindhuls set - 100 delig - Kabelschoen pen - Zwart - 1.5mm - ASTA (ELEC-08780).

Adviesprijs € 6,75
3,75 incl. BTW
€ 3,10 excl. BTW
17% KORTING

Adereindhuls set - 1900 delig - Kabelschoen pen - Niet geïsoleerd - 0.5 - 2.5mm² - ASTA

Adereindhuls set - 1900 delig - Kabelschoen pen - Niet geïsoleerd - 0.5 - 2.5mm² - ASTA (GERE-06784).

Adviesprijs € 15,00
12,50 incl. BTW
€ 10,33 excl. BTW
20% KORTING

AMP Connectoren set - 250 delig - Superseal connector set - Stekker set - ASTA

AMP Connectoren set - 250 delig - Superseal connector set - Stekker set - ASTA (ELEC-08810).

Adviesprijs € 50,00
40,00 incl. BTW
€ 33,06 excl. BTW
Niet op voorraad
25% KORTING

AMP Connectoren set - 352 delig - Superseal connector set - Stekker set - ASTA

AMP Connectoren set - 352 delig - Superseal connector set - Stekker set - ASTA (ELEC-08919).

Adviesprijs € 20,00
15,00 incl. BTW
€ 12,40 excl. BTW
Niet op voorraad
40% KORTING

AMP Connectoren set - 424 delig - Superseal connector set - Stekker set - GEKO

AMP Connectoren set - 424 delig - Superseal connector set - Stekker set - GEKO (ELEC-08910).

Adviesprijs € 25,00
15,00 incl. BTW
€ 12,40 excl. BTW
25% KORTING

AMP Connectoren set - 622 delig - Superseal connector set - Stekker set - ASTA

AMP Connectoren set - 622 delig - Superseal connector set - Stekker set - ASTA (ELEC-08918).

Adviesprijs € 30,00
22,50 incl. BTW
€ 18,60 excl. BTW
29% KORTING

Elektra connectoren set - 580 delig - Connector set - Stekker set - ASTA

Elektra connectoren set - 580 delig - Connector set - Stekker set - ASTA (ELEC-08949).

Adviesprijs € 17,50
12,50 incl. BTW
€ 10,33 excl. BTW
20% KORTING

Kabel afstriptang set - Inclusief kabelbinder en kabelschoenen - Amp tang - GEKO

Kabel afstriptang set - Inclusief kabelbinder en kabelschoenen - Amp tang - GEKO (GERE-03899).

Adviesprijs € 25,00
20,00 incl. BTW
€ 16,53 excl. BTW
25% KORTING

Kabelschoen assortiment - 180 delig - Diverse kabelschoenen

Kabelschoen assortiment - 180 delig - Diverse kabelschoenen (ELEC-08515).

Adviesprijs € 20,00
15,00 incl. BTW
€ 12,40 excl. BTW
Niet op voorraad


Wat is een kabelschoen voor electrakabel?

Een kabelschoen is een metalen connector die wordt gebruikt om een elektrische kabel aan te sluiten op een ander elektrisch component, zoals een stroomonderbreker, een stopcontact of een apparaat. Kabelschoenen zorgen voor een veilige en betrouwbare verbinding tussen de kabel en het component.

Er zijn verschillende soorten kabelschoenen:



  1. Geïsoleerde kabelschoenen: Deze kabelschoenen hebben een plastic huls die de metalen connector bedekt. Dit helpt om kortsluiting te voorkomen. Geïsoleerde kabelschoenen zijn er in verschillende kleuren, die de draaddikte aangeven.
  2. Ongeïsoleerde kabelschoenen: Deze kabelschoenen hebben geen plastic huls. Ze worden gebruikt voor kabels die in een buis of kabelgoot worden gelegd, waar er geen risico is op kortsluiting.
  3. Ringkabelschoenen: Deze kabelschoenen hebben een ring aan het uiteinde. Ze worden gebruikt om kabels aan te sluiten op schroeven of bouten.
  4. Vorkkabelschoenen: Deze kabelschoenen hebben een vork aan het uiteinde. Ze worden gebruikt om kabels aan te sluiten op stekkers of klemmen.

Kabelschoenen worden gemonteerd met een krimptang. De krimptang perst de kabelschoen om de kabel vast te klemmen. Dit zorgt voor een stevige verbinding die niet loskomt.

Het is belangrijk om de juiste kabelschoen te gebruiken voor de kabeldikte en het type aansluiting. De kabelschoen moet ook compatibel zijn met het materiaal van de kabel.

Kabelschoenen zijn een belangrijk onderdeel van elektrische installaties. Ze zorgen voor een veilige en betrouwbare verbinding tussen kabels en elektrische componenten.

Welke soorten kabelschoenen zijn er allemaal?

Adereindhulzen. Adereindhulzen vormen een omhulsel om de draadstrengen zodat ze aan klemverbindingen kunnen worden bevestigd. ...
Vlakstekkers. Vlakstekkers worden in platte insteekhulzen gestoken. ...
Ronde kabelschoenen. ...
Pinkabelschoenen.

Hoe werkt een Kabelschoentje?

Een kabelschoen van goede kwaliteit bestaat uit koper en heeft een zachte metallisatie zodat het elektrisch contact verbetert. De verbinding wordt gemaakt door middel van de krimptang. De krimptang vervormt de krimp dusdanig dat de krimp als een veer op de samengeperste draad blijft drukken.

Rode schoentjes zijn geschikt voor kabels met een kern van 0.5 tot 1.5 mm (AWG 22-18).
Blauwe schoentjes zijn geschikt voor kabels met een kern van 1.5 tot 2.5 mm (AWG 16-14).
Gele schoentjes zijn geschikt voor kabels met een kern van 4.0 tot 6.0 mm (AWG 12-10).

De kleuren electra kabels

Kleur    mm2    AWG
Wit    0,3-0,8 mm2    18-22 AWG
Rood    0,5-1,5 mm2    22-16 AWG
Blauw    1,5-2,5 mm2    16-14 AWG
Geel    4.0-6.0 mm2    12-10 AWG

Welke tang gebruik ik om kabelschoen dicht te knijpen?

Stappenplan: zelf kabelschoen krimpen
Voor geïsoleerde kabelschoenen gebruik je een dubbel krimpende tang, voor kabelschoenen met lijmende krimpkous het liefst een enkel krimpende, omdat de tang de krimpkous kan beschadigen. Het krimpen van de kous kan het best met een heteluchtpistool. Heb je die niet, dan kan een brander uitkomst bieden

Wat doe je met een krimptang of amp tang?

In het kort: De krimptang gebruik je om allerlei soorten kabels te strippen. Hoe gebruik je dit: Door de tang over de kabel te schuiven, een flinke knijpkracht in te zetten. Dit noemt men: “Krimpen”. Op deze manier verbind je de krimphuls op de kabel aan het geleidmateriaal.

Hoe monteer je een kabelschoen?

Hoe monteer je een kabelschoen of AMP klem/ schoen
Omschrijving
  1. Stap 1: Knip kabel op lengte.
  2. Stap 2: Strip halve centimeter isolatie van ader af.
  3. Stap 3: Knijp de ader vast aan de kabelschoen.
  4. Stap 4: Knijp isolatierand vast.
  5. Stap 5: Controleer.
