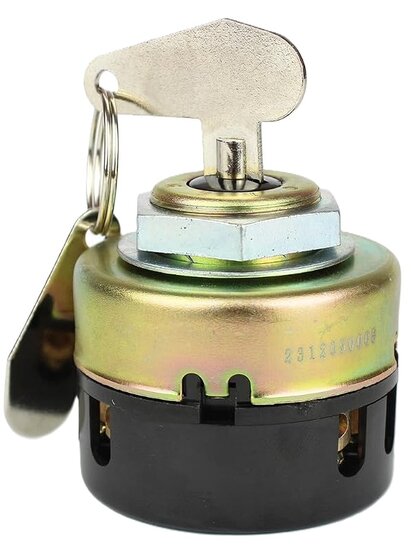

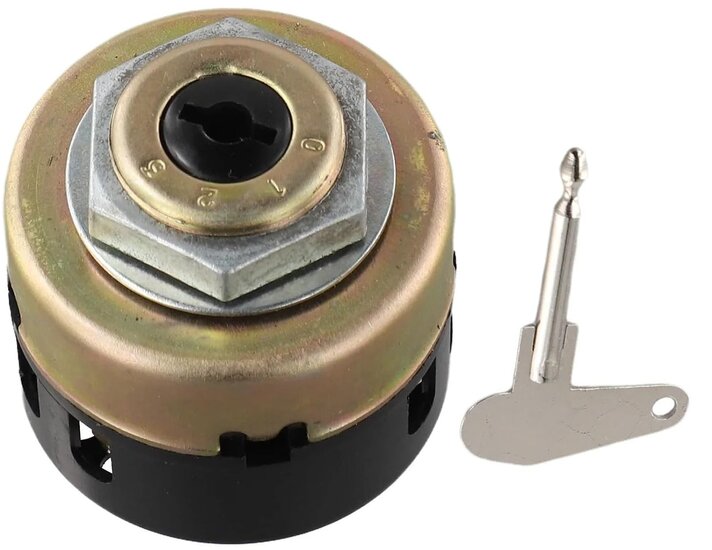

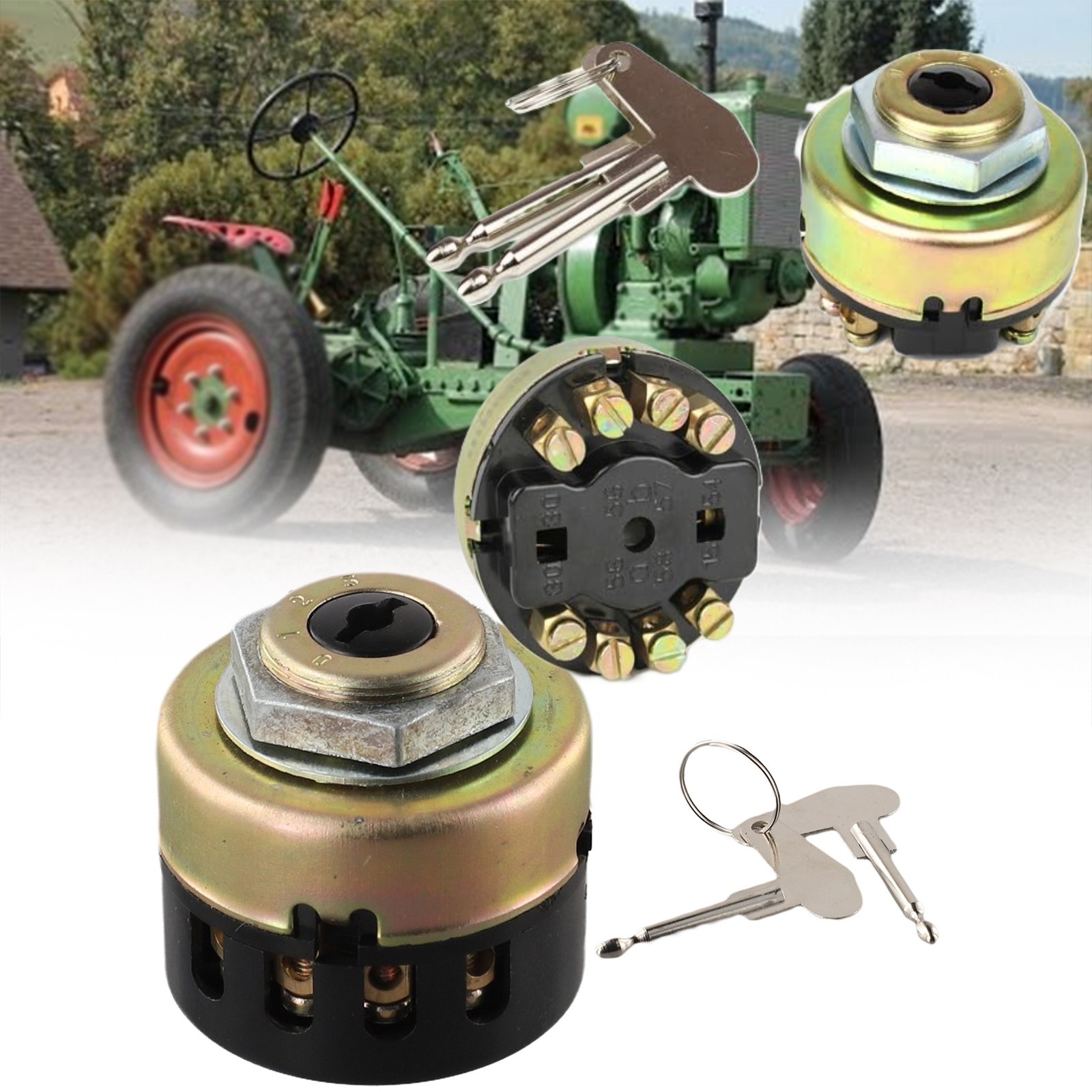

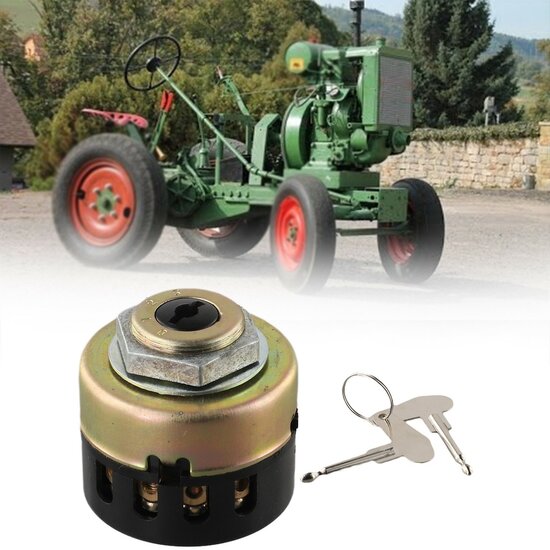

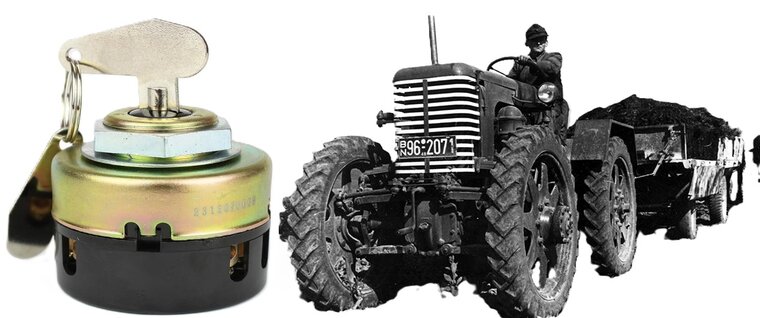

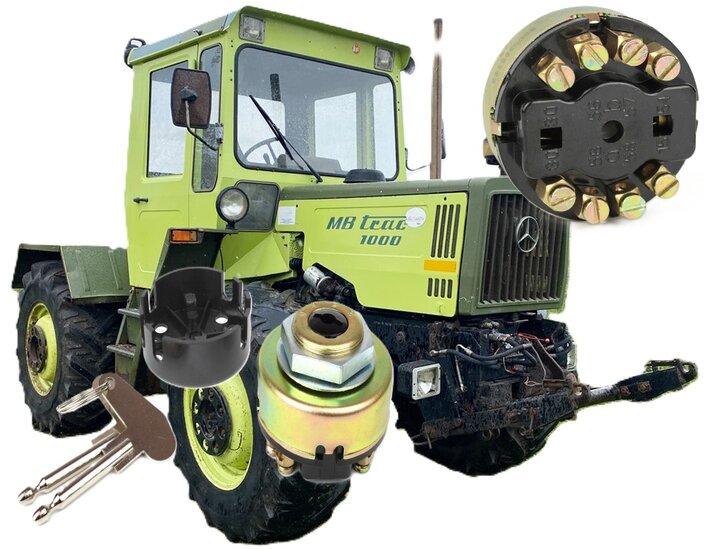

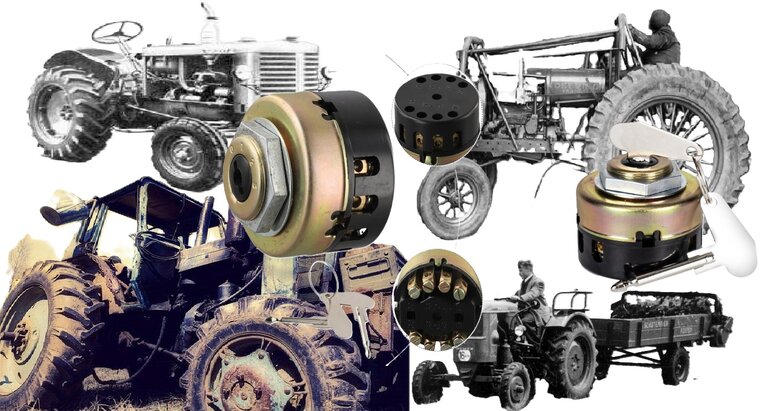

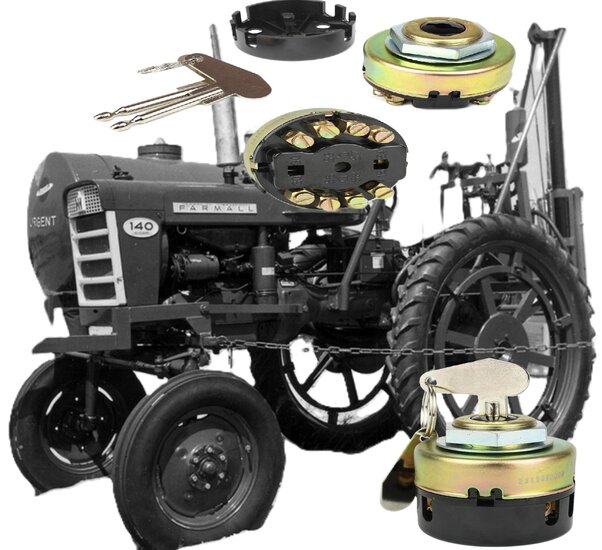

Contactschakelaar voor lichtschakelaar tractoren 4 standen - verlichtingschakelaar landbouwmachines - ontstekingschakelaar trekker

Contactschakelaar voor lichtschakelaar tractoren 4 standen - verlichtingschakelaar landbouwmachines - ontstekingschakelaar trekker (ELEC-00192)

Belangrijkste Kenmerken en Specificaties:

• Type onderdeel: Universele contact- en verlichtingschakelaar / Zündlichtschalter
• Aantal standen: 4 schakelposities (0 - 1 - 2 - 3)
• Spanningsbereik: Geschikt voor zowel 12 Volt als 24 Volt boordsystemen
• Schakelcapaciteit: Zware uitvoering, bestand tegen continue belasting van dashboard- en rijverlichting
• Materiaal behuizing: Slagvast verzinkt staal/zinklegering met hittebestendige keramische/bakelieten contactplaat

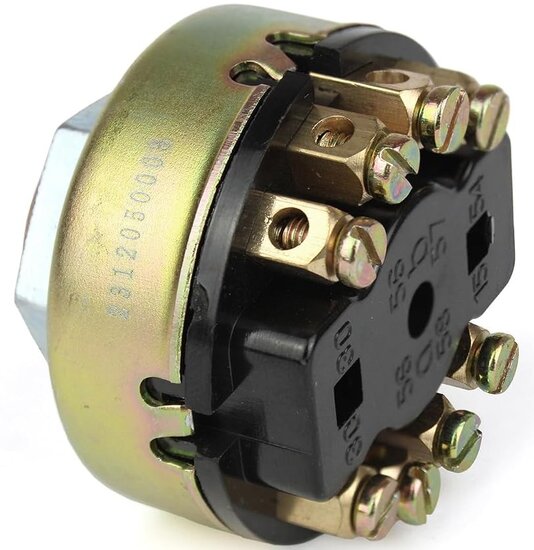

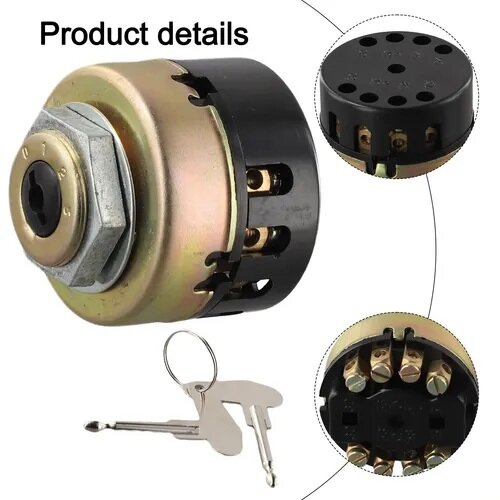

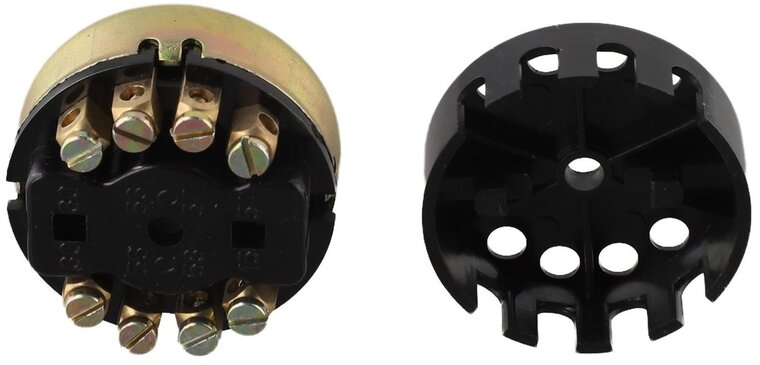

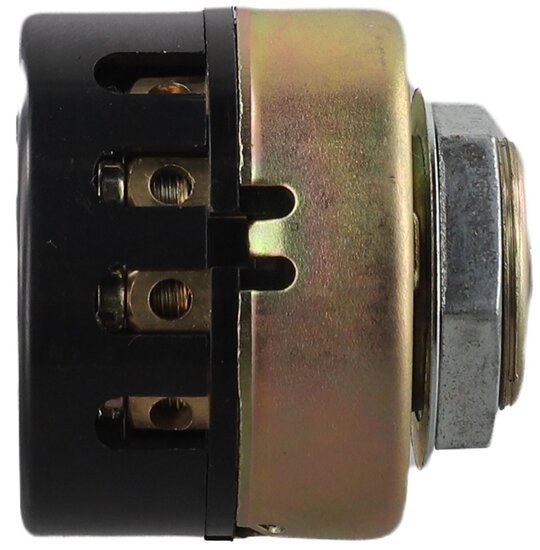

• Aansluittype: Solide schroefaansluitingen of platte messing steekconnectoren (vlakstekkers 6,3 mm)

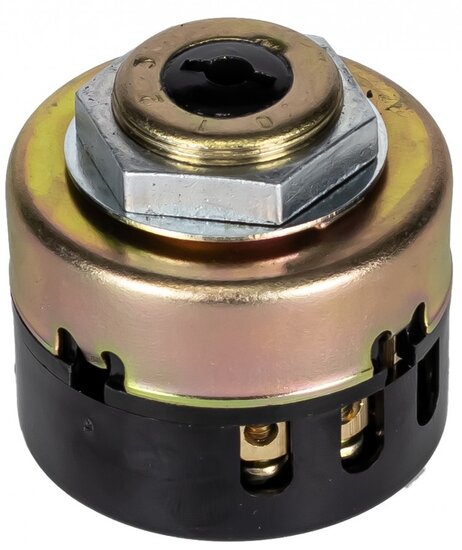

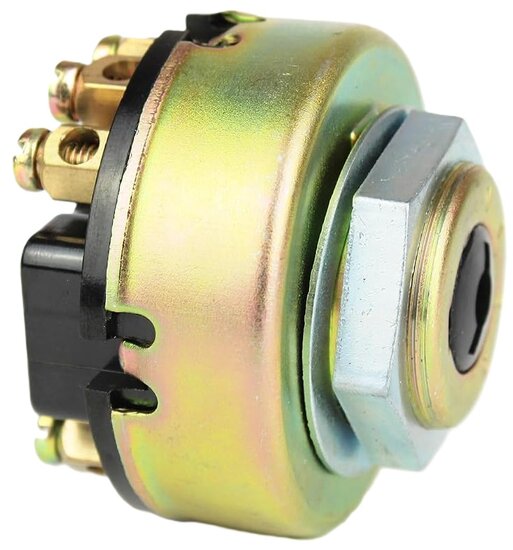

• Montagediameter: Universele paneel- en dashboardmontage (montagegat ca. 22 mm tot 26 mm met getande borgring en chromen wartel)

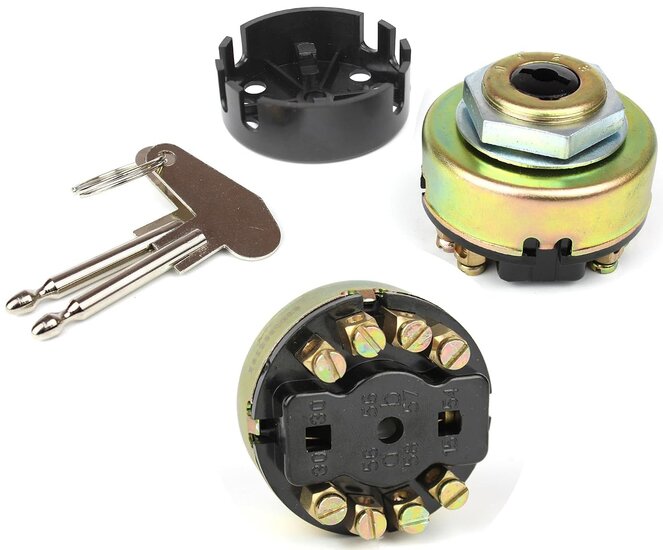

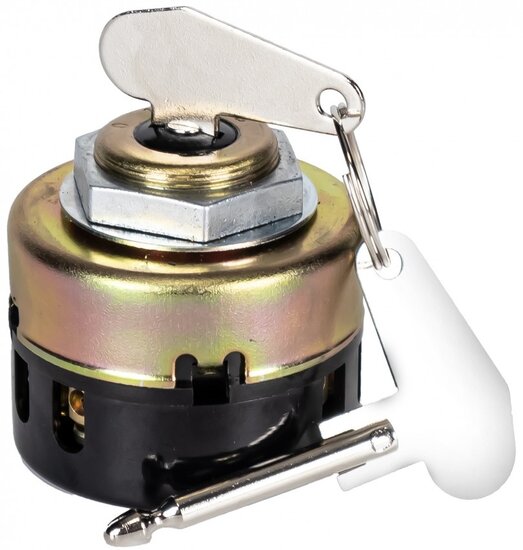

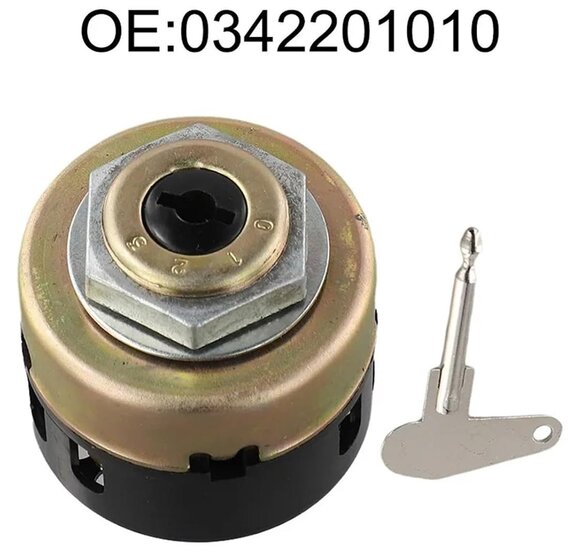

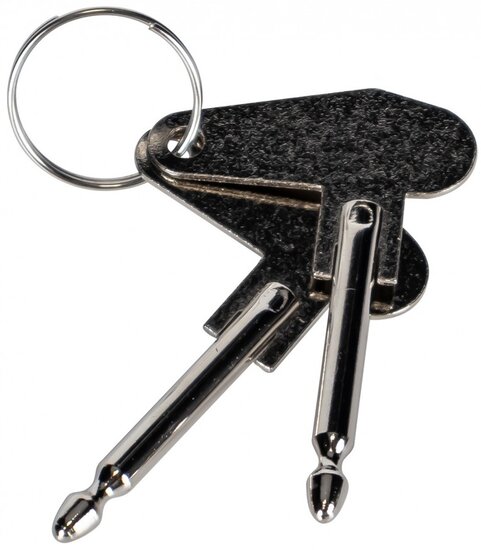

• Sleutelsysteem: Geleverd met universele tractordoornsleutels / platte contactsleutels (uitneembaar in stand 0 en afhankelijk van het model in stand 1 of parkeerstand)

Geschikte Toepassingen en Merken:

Deze schakelaar is merkonafhankelijk inzetbaar op klassieke en moderne landbouwvoertuigen en werkmaterieel:

• Landbouwtrekkers: Case IH, David Brown, Deutz-Fahr (D-serie, DX), Fendt (Farmer, Favorit), Fiat / New Holland, Ford / Fordson, John Deere, Massey Ferguson, Steyr, Ursus, Zetor.
• Grondverzet & Industrie: Shovels, minigravers, heftrucks, veegmachines, dumpers, dieselaggregaten en stationaire pompsets.

Voordelen van deze Universele Trekkerschakelaar:

• Alles-in-één bediening: Contact en verlichting worden via één centrale knop/sleutel bediend, wat losse tuimelschakelaars op het dashboard overbodig maakt.
• Eenvoudige foutdiagnose: Dankzij de gestandaardiseerde DIN-nummers (30, 15, 54, 56, 58) sluit u de originele kabelboom direct 1-op-1 aan zonder gissingen.
• Robuuste trillingsbestendigheid: De interne contactveren zijn ontworpen om continue motortrillingen van 3-, 4- en 6-cilinder dieselmotoren te weerstaan zonder vonkvorming.
• Corrosiebestendig: Zware messing aansluitingen voorkomen signaalverlies en overgangsweerstand in vochtige stalomgevingen of bij buitengebruik.

Tips van de Monteur voor Montage en Aansluiten:

• Accupool loskoppelen: Haal vóór montage altijd de massakabel (minpool) van de accu los. Op Klem 30 staat ongezekerde constante spanning rechtstreeks vanaf de accu of startmotor; contact met het metalen dashboardframe veroorzaakt directe kortsluiting.
• Zekeringkast na de schakelaar: Leid de draden vanaf Klem 58 (stadslicht/achterlicht) en Klem 56 (koplampen) altijd eerst naar een zekeringkast (gescheiden links/rechts gezekerd). Hiermee beschermt u de kabelboom bij een beschadigde kabel aan een aanhanger of werklamp.
• Startmotor niet via dit contactslot: Deze schakelaar heeft vaste standen en geen verende startstand. Gebruik Klem 15/54 om de voeding te leveren aan een losse startknop of trekstartschakelaar.
• Aansluitklemmen beschermen: Breng na het vastzetten van de bedrading een dun laagje zuurvrije vaseline of contactspray aan op de aansluitingen om oxidatie en vochtinwerking langdurig tegen te gaan.

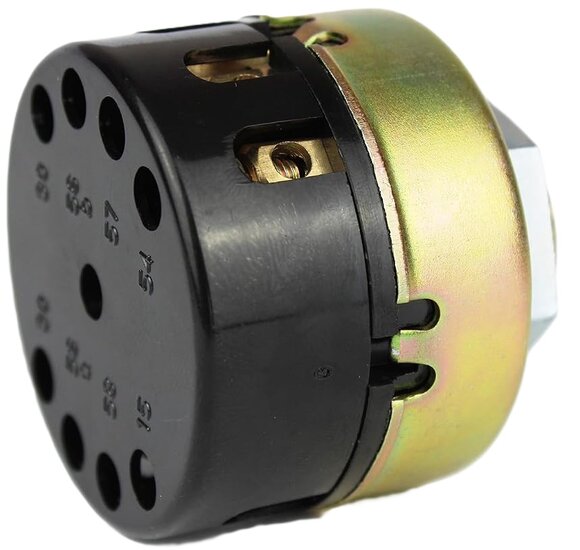

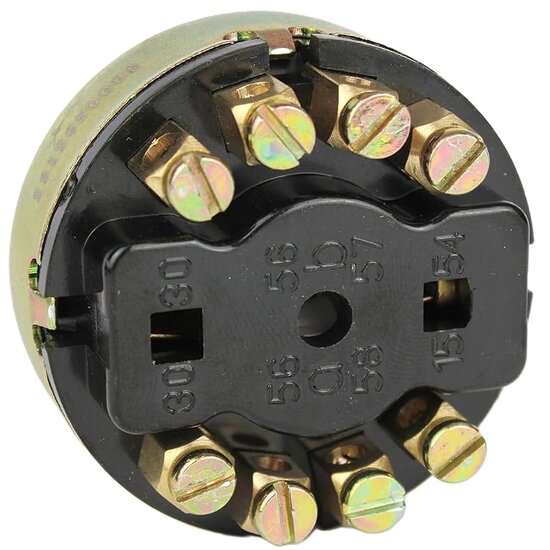

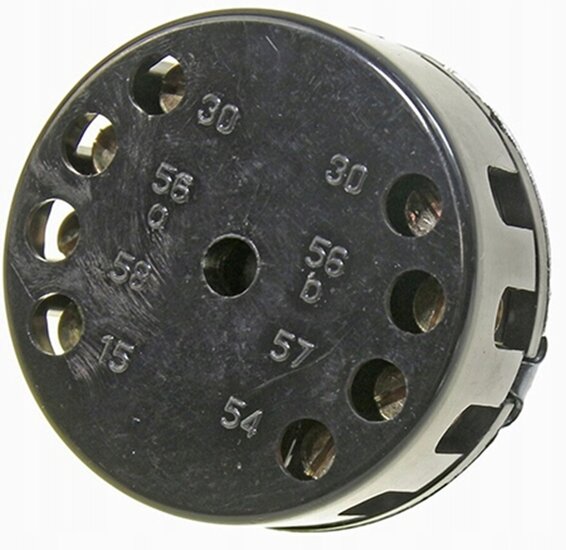

Overzicht van de Klemcoderingen (DIN 72552)

• Klem 30 (Voeding / Constante plus): Direct verbonden met de pluspool van de accu (vaak via een hoofdzekering). Dit is de centrale stroomtoevoer voor de schakelaar. Soms zijn er twee 30-aansluitingen aanwezig (intern doorgelust) om door te lussen naar een zekeringkast.
• Klem 15 / 54 (Geschakelde plus / Contact):
• 15: Voeding naar het ontstekingssysteem, laadstroomcontrolelampje, brandstofafsluiter en dashboardmeters.
• 54: Remlichten en knipperlichtautomaat (bij veel universele schakelaars intern gekoppeld aan klem 15).
• Klem 58 (Standlicht / Breedtelampen / Achterlichten): Stuurt de contourverlichting, achterlichten, kentekenplaatverlichting en dashboardachtergrondverlichting aan.
• Klem 56 (Koplampen): Voeding naar de dim-/grootlichtschakelaar (stuurschakelaar of voetschakelaar) voor het dimlicht en grootlicht.
• Klem 57 (Parkeerlicht links/rechts): Parkeerlichtschakeling (optioneel; vaak gebruikt voor parkeerlicht bij stilstand of parkeerstand).

Schakelmatrix per Stand (0 - 1 - 2 - 3)
Stand        Standnaam / Functie         Actieve verbindingen vanaf Klem 30                    Wat treedt in werking?

Stapsgewijs Aansluitschema:

• Accu loskoppelen: Koppel vóór montage de massakabel (minpool) van de accu los om vonken en kortsluiting tegen het stalen dashboard te voorkomen.
• Klem 30 aansluiten: Sluit de dikke pluskabel (minimaal 4,0 mm² tot 6,0 mm², afhankelijk van de koplampbelasting) aan vanaf de accu of startmotorvoeding.
• Klem 15 / 54 aansluiten: Sluit de draad aan naar het contactcircuit (meters, controlelampjes, dynamo D+, contactrelais of stopmagneet).
• Klem 58 aansluiten: Sluit de draad aan naar de zekeringkast voor de stadslichten, achterlichten en dashboardverlichting.
• Klem 56 aansluiten: Sluit de voedingsdraad aan naar de ingang van de grootlicht/dimlicht-keuzeschakelaar.
• Klem 57 aansluiten (optioneel): Indien gebruikt, verbinden met de parkeerlichtkabel. Wordt deze functie op een tractor of aanhanger niet gebruikt, dan blijft deze klem leeg.

Tips van de Monteur voor Veilig Aansluiten:

• Zekeringen na de schakelaar: Klem 58 en 56 voeden direct krachtige verlichtingskringen. Zorg dat de bedrading na de schakelaar doorloopt naar een zekeringkast (gescheiden zekeringen voor links en rechts conform de wettelijke eisen) om kabelbrand bij kortsluiting in een achterlicht te voorkomen.
• Startmotor niet via dit slot: Deze specifieke licht-/contactschakelaar heeft geen terugverende startstand (klem 50). Het starten gebeurt via een losse startdrukknop of trekstarter, die gevoed wordt vanaf klem 15.
• Doormeten voor definitieve montage: Zet een multimeter op de weerstands-/piepstand, houd één meetpen op klem 30 en controleer stand voor stand of de juiste klemmen (15, 58, 56) achtereenvolgens doorgang krijgen.
