- Universeel Contactslot / Startslot Inclusief Sleutels – Geschikt voor Mercedes, Volvo, MAN, Landbouw & Bouwmachines
- Type: Universeel contact- en startslot / Contactschakelaar (Ignition Starter Switch) Spanningsbereik: Geschikt voor zowel 12 Volt als 24 Volt installaties
- Aantal sleutels: Geleverd inclusief 1 bijpassende sleutel
- Schakelposities (4-standen): 0 (Uit / Stop): Volledig spanningsloos, sleutel uitneembaar 1 (Accessoires / Voorgloeien): Stroomtoevoer naar radio, verlichting of voorgloeisysteem (optioneel afhankelijk van aansluiting) 2 (Contact / Ontsteking): Permanente voeding naar dashboard, ECU, laadstroomcontrole en motorfuncties 3 (Starten): Verend teruglopende startstand (schakelt relais/startmotor in; veert automatisch terug naar positie 2 na loslaten)
- Materiaal behuizing: Massief gegoten zinklegering / metaal met schroefdraadhals Montage: Eenvoudige paneel- of dashboardmontage via meegeleverde contramoer en afdekring (montagegat ca. 22–26 mm)
- Toepassingsgebieden: Vrachtwagens (Mercedes, Volvo, MAN), landbouwtrekkers (Case IH, Deutz, New Holland, Zetor, Fendt), heftrucks, graafmachines, dumpers, campers en industriële dieselaggregaten
Stel een vraag
Heeft u een vraag over dit product of een op- of aanmerking? Stuur hem naar ons toe!
Dan gaan wij proberen u zo snel mogelijk een antwoord terug te geven.
Productomschrijving
contactslot mercedes - volvo - man - fendt farmer contact slot - startinrichting - inclusief sleutel - startinrichting - startslot (ELEC-08785)

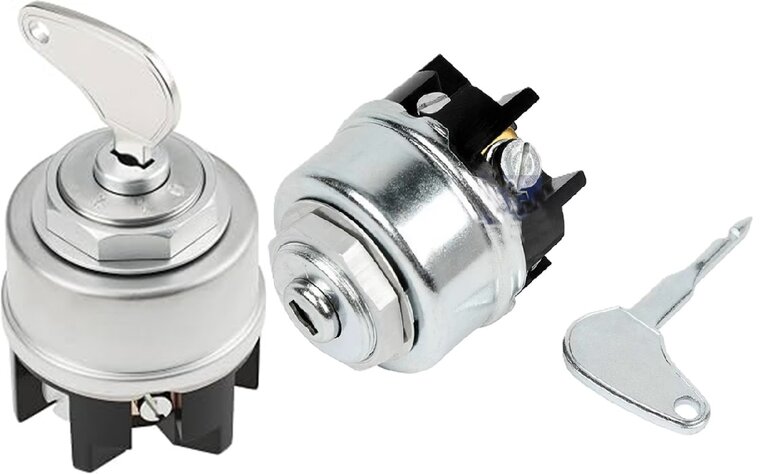

Universeel Contactslot / Startslot Inclusief Sleutels – Geschikt voor Mercedes, Volvo, MAN, Landbouw en BouwmachinesVervang een haperend, versleten of beschadigd startslot met dit universele, zware contactslot inclusief 2 sleutels. Wanneer een voertuig niet meer reageert op de sleutelstand, het contact wegvalt of de startmotor niet inschakelt door ingebrande interne schakelcontacten, biedt deze robuuste schakelaar een betrouwbare en universele oplossing.
Dit contactslot is ontworpen voor zware 12V- en 24V-boordspanningen en is geschikt voor toepassing in vrachtwagens (Mercedes-Benz, Volvo, MAN, DAF, Scania, Iveco), tractoren, heftrucks, shovels, aggregaten en bootmotoren. Dankzij de degelijke messing/koperen aansluitklemmen en het slagvaste zinkgietwerk garandeert deze startschakelaar een vonkvrije en betrouwbare overbrenging van hoge inschakelstromen naar het startrelais en het contactcircuit.
Herstel de originele werking van het contact- en verlichtingscircuit van uw tractor met deze hoogwaardige contactschakelaar / contactlichtschakelaar voor de Fendt Farmer 100-serie. Bij klassieke tractoren slijten de interne messing contactbanen op den duur door veelvuldig schakelen en hoge stromen van de halogeen- of gloeilampen. Dit leidt tot knipperende verlichting, haperend contact of oververhitting van de schakelaarbehuizing.

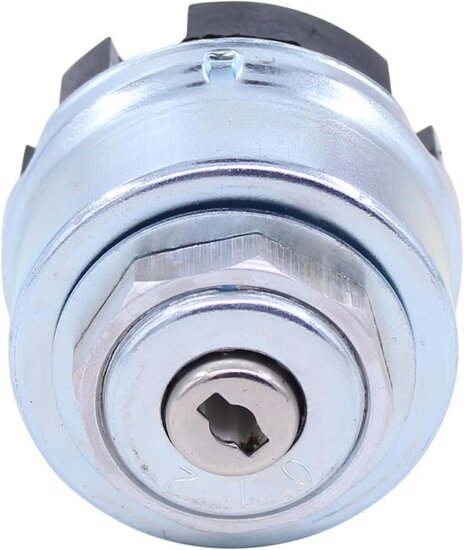

Deze schakelaar is een directe 1-op-1 kwaliteitsvervanging voor de originele Bosch schakelaars zoals destijds af-fabriek gemonteerd. De schakelaar beschikt over de klassieke standen 0 - 1 - 2, waarbij de contactsleutel conform het authentieke ontwerp in elke gewenste stand uitneembaar is. Originele Bosch-sleutels passen naadloos in de cilinder, waardoor het authentieke dashboardkarakter volledig behouden blijft.
Belangrijkste Kenmerken en Specificaties:
- Type: Universeel contact- en startslot / Contactschakelaar (Ignition Starter Switch)
- Spanningsbereik: Geschikt voor zowel 12 Volt als 24 Volt installaties
- Aantal sleutels: Geleverd inclusief 1 bijpassende sleutel
- Schakelposities (4-standen):
- 0 (Uit / Stop): Volledig spanningsloos, sleutel uitneembaar
- 1 (Accessoires / Voorgloeien): Stroomtoevoer naar radio, verlichting of voorgloeisysteem (optioneel afhankelijk van aansluiting)
- 2 (Contact / Ontsteking): Permanente voeding naar dashboard, ECU, laadstroomcontrole en motorfuncties
- 3 (Starten): Verend teruglopende startstand (schakelt relais/startmotor in; veert automatisch terug naar positie 2 na loslaten)

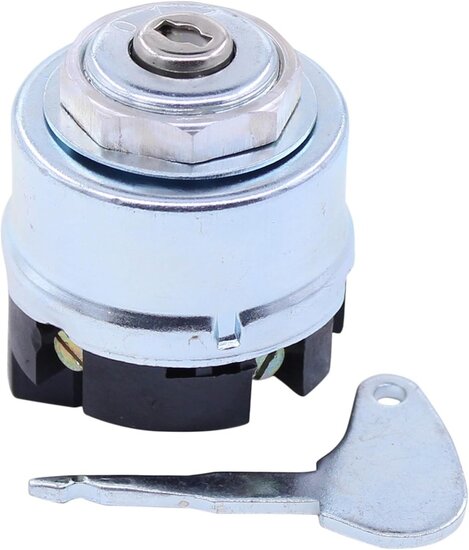

- Materiaal behuizing: Massief gegoten zinklegering / metaal met schroefdraadhals
- Montage: Eenvoudige paneel- of dashboardmontage via meegeleverde contramoer en afdekring (montagegat ca. 22–26 mm)
- Aansluiting: Stevige schroefaansluitingen of platte messing steekcontacten aan de achterzijde
- Toepassingsgebieden: Vrachtwagens (Mercedes, Volvo, MAN), landbouwtrekkers (Case IH, Deutz, New Holland, Zetor, Fendt), heftrucks, graafmachines, dumpers, campers en industriële dieselaggregaten
Voordelen van het Universele Startslot:
- Breed universeel inzetbaar: Eenvoudig passend te maken in dashboards van zowel oudere als universeel opgebouwde bedrijfswagens en machines waar een origineel merkslot te duur of niet meer leverbaar is.
- Veilig terugverend startmechanisme: Voorkomt dat de startmotor blijft meedraaien met de lopende motor, wat ernstige schade aan het starterrondsel en de krans voorkomt.
- Duurzaam contactmateriaal: Bestand tegen trillingen van zware dieselmotoren en temperatuurschommelingen in werkplaats- en veldomstandigheden.
- Inclusief reservesleutel: Direct compleet geleverd met een reserve-exemplaar, zodat u bij verlies niet direct stilstaat.
Tips van de Monteur voor Montage en Aansluiten:
- Koppel altijd de accupool los: Koppel vóór het demonteren van het oude slot altijd de massakabel (minpool) van de accu los. Op Klem 30 staat ongezekerde constante spanning; kortsluiting tegen het dashboard veroorzaakt direct brandschade.
- Markeer de bedrading: Noteer of label de kabels van het oude slot voordat u deze loskoppelt. Meet bij twijfel met een multimeter na welke ader de constante 12V/24V voeding (klem 30) levert.
- Geen startmotorstroom direct schakelen: Sluit klem 50 altijd aan op het stuurcircuit van het startrelais, nooit rechtstreeks op de dikke hoofdstroomkabel van de startmotor zelf.
- Trillingsvrije montage: Draai de borgmoer aan de achterzijde van het paneel stevig aan met een passende tang of haaksleutel, zodat het slot niet meedraait bij het omdraaien van de sleutel.

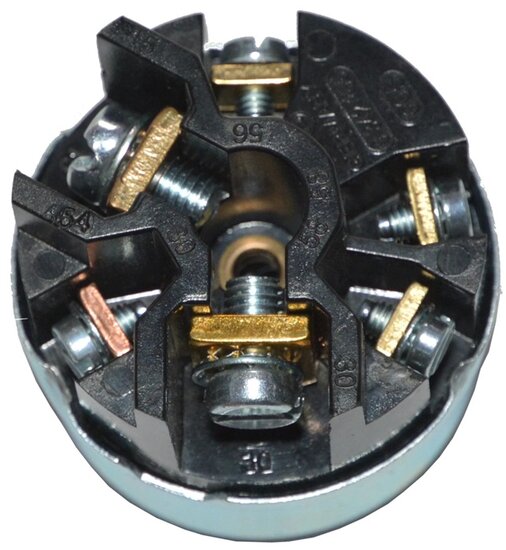

Typische Aansluitingen en Klemcodering (DIN 72552 norm)

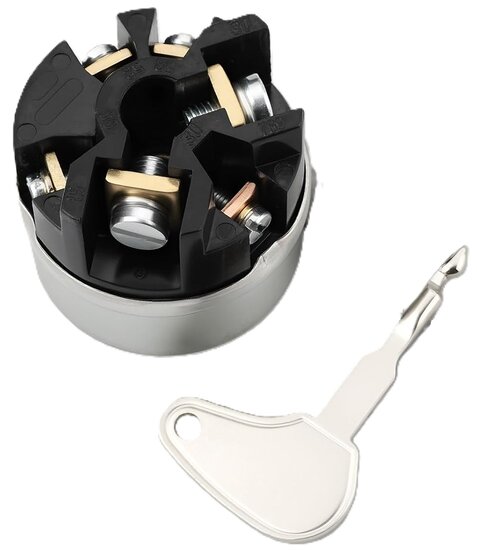

Aan de achterzijde is het contactslot voorzien van gestandaardiseerde aansluitingen:
Klem / Terminal Functie Aansluiten op:
Klem 30 Constante plus (Accu +) Direct vanaf accu / hoofdzekeringkast (hoofdvoeding)Klem 15 Geschakelde plus (Contact aan) Dashboardverlichting, instrumenten, contactspoel/brandstofafsluiter
Klem 50 Startsignaal (Startmotor) Startrelais / bekrachtiging van het solenoïde van de startmotor
Klem 19 / 17 Voorgloei-inrichting (indien aanwezig) Voorgloeirelais of gloeibougies bij oudere dieselinstallaties
Klem 75 / Acc Accessoires Radio, ruitenwissers (wordt uitgeschakeld tijdens starten om de accu te sparen)
Geschikte Voertuigen en Modellen

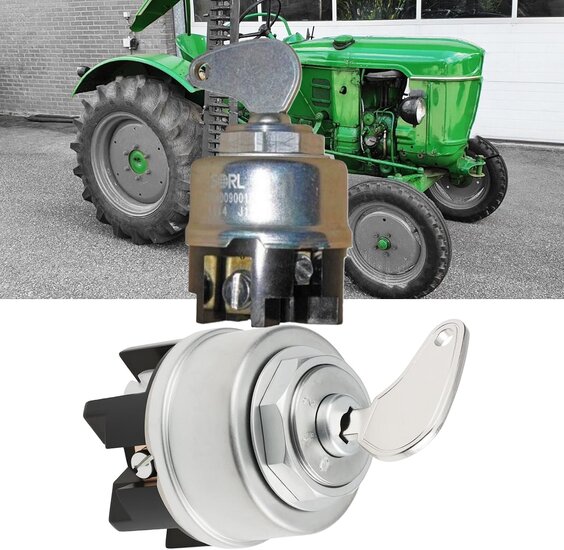

Specifiek passend voor de klassieke Fendt Farmer 100-serie, waaronder:
- Fendt Farmer: 102, 102S, 102SA
- Fendt Farmer: 103, 103S, 103SA
- Fendt Farmer: 104, 104S, 104SA
- Fendt Farmer: 105, 105S, 105SA
- Fendt Farmer: 106, 106S, 106SA
- Fendt Farmer: 108, 108S, 108SA
(Tevens breed inzetbaar op diverse aanverwante Fendt Favorit en klassieke landbouwvoertuigen met vergelijkbare Bosch dashboarduitsparing).
Voordelen van deze Contactlichtschakelaar:
- 100% Originele pasvorm: Past exact in het bestaande dashboardgat zonder dat er geboord of gevijld hoeft te worden.
- Authentieke bediening: Doordat de sleutel in stand 1 en 2 uitneembaar is, kan de tractor veilig met ingeschakelde verlichting of werkende urenteller op het erf blijven staan zonder dat de sleutel in het contact hoeft te blijven.
- Geen gedoe met sleutels: Heeft u uw originele Bosch-sleutelbos nog? Deze past direct in het slotmechanisme.
- Zware schakelcontacten: Bestand tegen continue belasting van de koplampen en instrumentenverlichting zonder warm te lopen.
Tips van de Monteur voor Montage en Aansluiten:
- Accu eerst loskoppelen: Koppel vóór montage altijd de massakabel van de tractoraccu los. Aan de achterzijde van deze schakelaar zit constante hoofdstroom (Klem 30); onbedoeld contact met het stalen dashboardframe veroorzaakt directe kortsluiting.

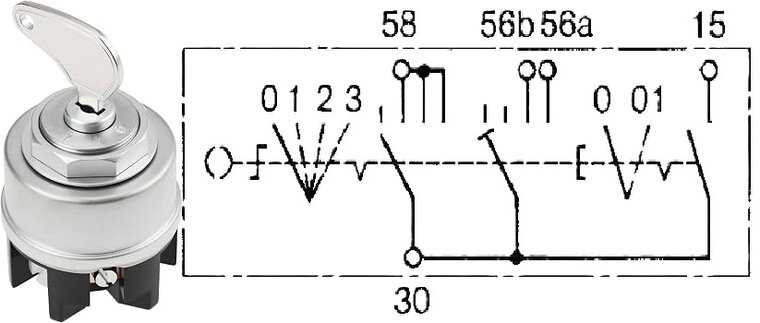

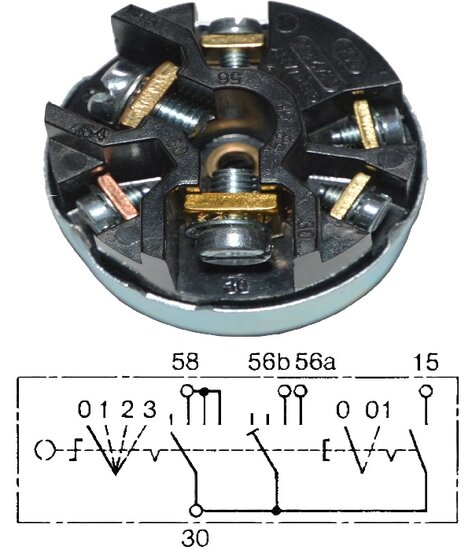

- Klemcodering noteren: Noteer bij demontage van de oude schakelaar nauwkeurig de draadnummers conform DIN 72552:
- Klem 30: Constante plus (accuvoeding)
- Klem 15 / 54: Geschakelde plus (instrumentenpaneel, controlelampjes, laadstroom)
- Klem 58: Standlicht / achterlichten / dashboardverlichting
- Klem 56: Voeding naar de dim-/grootlichtschakelaar
- Corrosievrije montage: Maak de kabelschoentjes met een schuurpapiertje schoon en breng een dun laagje zuurvrije vaseline aan op de klemmen om overgangsweerstand en oxidatie in vochtige stalomgevingen te voorkomen.
