- Lengte:Â 76 mm
- Breedte:Â 25 mm
- Maten gat:Â 13x16,5Â mm (ovale gat)
- Bevestigingsgaten diameter:Â 6 mm
- Bevestigingsgaten h.o.h. afstand:Â 42 mm
Stel een vraag
Heeft u een vraag over dit product of een op- of aanmerking? Stuur hem naar ons toe!
Dan gaan wij proberen u zo snel mogelijk een antwoord terug te geven.
Productomschrijving

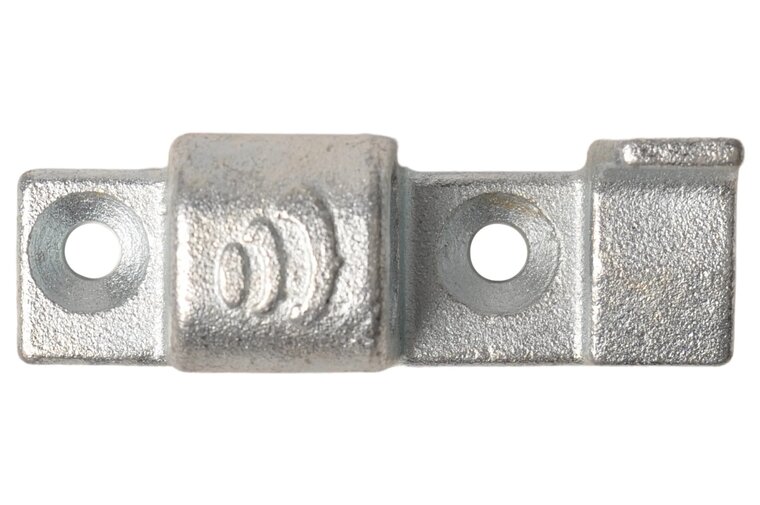

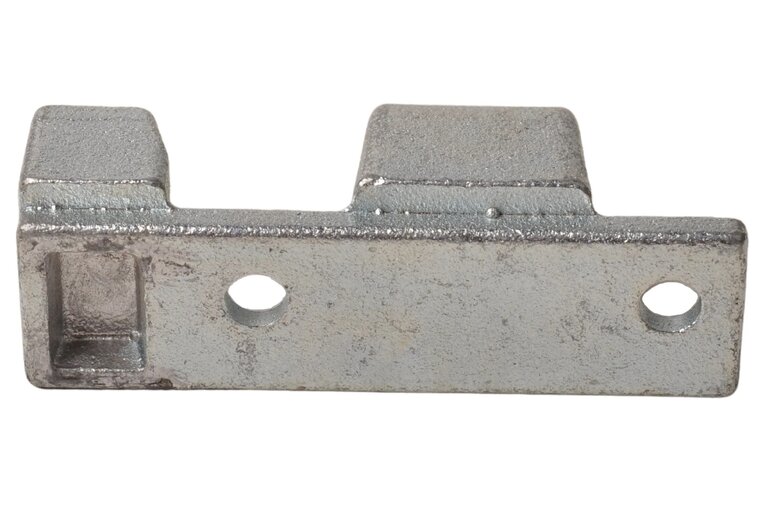

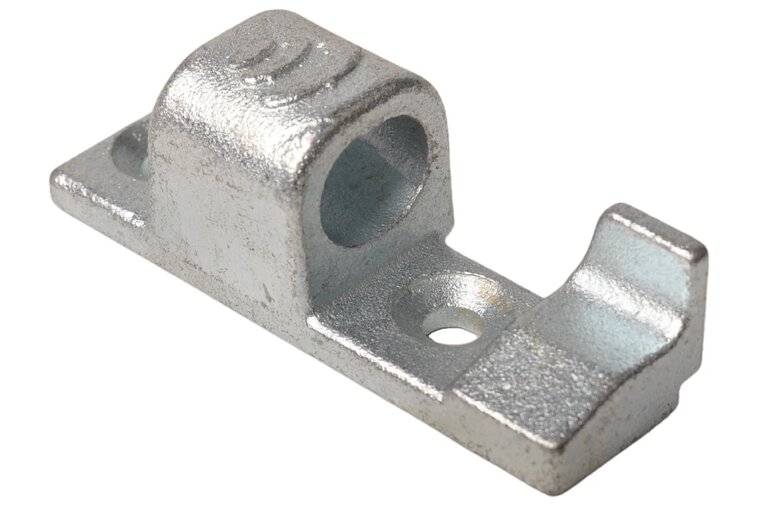

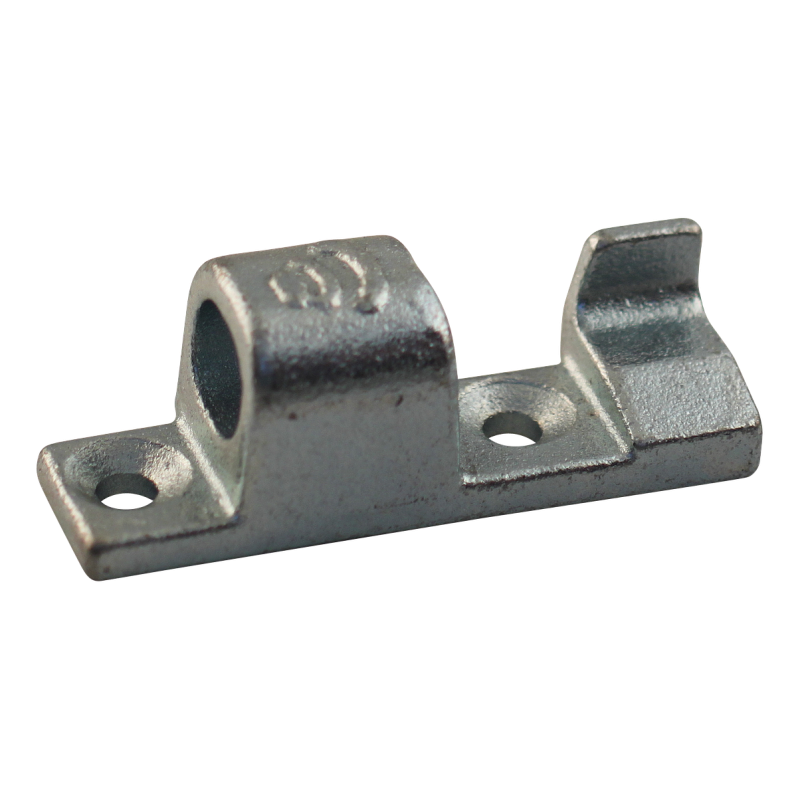

losse scharnier huis 16,5 mm - scharnierhuis - scharnierpen huis - novio (AANH-07261).
Dit scharnier huis is van verzinkt staal gemaakt. De lengte is 76 mm en de breedte 25 mm, de bevestigingsgaten hebben een diameter van 6 mm. De h.o.h. afstand van de bevestigingsgaten is 42 mm. Deze huis wordt geleverd zonder klepscharnier, maar die is eenvoudig hieronder bij te bestellen.Specificaties:
- Lengte: 76 mm
- Breedte: 25 mm
- Maten gat: 13x16,5 mm (ovale gat)
- Bevestigingsgaten diameter: 6 mm
- Bevestigingsgaten h.o.h. afstand: 42 mm
- Verzinkt
Wat is een scharnierpenset?
Een scharnierpenset is een complete set onderdelen die samen een specifiek type scharnier vormen, dat vooral wordt gebruikt voor het afneembaar of neerklapbaar maken van panelen. De term wordt met name gebruikt in de aanhangwagen- en trailerbouw voor het bevestigen van de zijborden (ook wel kleppen of schotten genoemd).
In plaats van een traditioneel scharnier uit één stuk, bestaat een scharnierpenset doorgaans uit twee losse hoofdonderdelen:
-
De Duim (of Pen): Dit is het mannelijke deel. Het is een metalen plaat of strip met een vaste, naar boven wijzende pen (de duim). Dit deel wordt gemonteerd op het vaste deel van de constructie, zoals het chassis of een hoekpaal van een aanhangwagen.
-
Het Scharnierhuis (of Oog): Dit is het vrouwelijke deel. Het is eveneens een metalen plaat met een buisvormige opening (het oog of de knoop) die precies over de duim past. Dit deel wordt gemonteerd op het bewegende deel, zoals het zijbord van de aanhangwagen.
Werking en voordeel
De werking is eenvoudig en robuust. Door het oog van het scharnierhuis over de duim te laten zakken, ontstaat een sterk en functioneel scharnierpunt.
Het grote voordeel van een scharnierpenset is dat de deur, klep of het zijbord zeer eenvoudig te demonteren is. Door het bord simpelweg omhoog te tillen, schuift het oog van de duim en kan het paneel in zijn geheel worden verwijderd. Dit is ideaal voor het laden en lossen van een aanhangwagen.
Toepassingen
Hoewel de meest voorkomende toepassing bij aanhangwagens is, worden scharnierpensets ook gebruikt voor:
-
Kisten en containers met afneembare deksels.
-
Demonteerbare hekken of poorten.
-
Neerklapbare werkbanken of schappen.
-
Andere constructies waar een stevig, maar eenvoudig te demonteren scharnierpunt nodig is.
Materialen en varianten
Scharnierpensets zijn meestal gemaakt van sterk, verzinkt staal om roestvorming tegen te gaan, wat belangrijk is voor buitengebruik. Er zijn verschillende varianten beschikbaar, variërend in:
-
Dikte en grootte (lichte tot zware uitvoering), afhankelijk van het gewicht van het paneel dat ze moeten dragen.
-
Montagemethode (schroefbaar of lasbaar).
-
Afmetingen van de montageplaten en de pen.
Kort samengevat is een scharnierpenset dus een tweedelige, demontabele scharnieroplossing, ideaal voor het robuust en flexibel bevestigen van panelen zoals de zijborden van een aanhanger.
Wat wordt er onder hang en sluit werk van een aanhanger verstaan en waar gebruiken wij het voor?
Bij hang en sluitwerk van aanhangwagens verstaan we scharnieren en sluitingen voor een aanhanger. Je hebt bijvoorbeeld de scharnieren voor de aanhangkleppen en de sluitingen van de aanhangkleppen. De sluitingen van de aanhangklep zorgen ervoor dat de aanhangklep onder het rijden gesloten blijft en daaroor je ladin netjes in de aanhanger blijven liggen. De scharnieren zorgen ervoor dat de klep vast blijft zitten aan de aanhangwagen maar wel mooi open kan vallen.
Welke soorten zijn er allemaal voor de aanhanger?
Scharnieren:
-
Vlinder scharnieren
-
Bordscharnieren
-
Beugelscharnieren
-
Klepscharnieren
Deze scharnieren zijn allemaal te gebruiken om de kleppen van de aanhanger te bevestigen.
Sluitingen:
-
Val sluitingen
-
Trek sluitingen
-
Excenter sluitingen
-
Kist sluitingen
-
Span sluitingen
-
Paniek sluitingen
-
Klep sluitingen
Wat kan je doen met hang en sluit werk voor een aanhanger?
Met het sluitwerk van een aanhanger kan je er voor zorgen dat al je kleppen gesloten zijn en gesloten blijven onder het rijden. Je wil natuurlijk niet een deel van je lading verliezen onder het rijden.Het hangwerk van een aanhanger daar bedoelen wij de scharnieren mee die ervoor zorgen dat je kleppen of deur makkelijk open kan en makkelijk weer dicht kan. En door de scharnieren blijft het altijd aan de aanhanger vast zitten zodra je de kleppen oid opent.
Waar is het hang en sluit werk meestal uit opgebouwd?
Een scharnier is meestal gemaakt van ijzer. Het bestaat meestal uit twee bladen die aan elkaar gevormd zijn. Het ene blad heeft meestal 3 knopen en het andere blad heeft er meestal 2.
Een sluiting is ook meestal gemaakt van ijzer. Dat komt omdat ijzer natuurlijk een sterk materiaal is.
Waarom gebruiken we hang en sluit werk?
We gebruiken hang en sluit werk voor de aanhanger omdat het simpel weg veiliger ervan wordt.
De kans dat je je lading verliest is een stuk kleiner omdat je de kleppen van de aanhanger goed het gesloten met de sluitingen. En door de scharnieren blijven de kleppen ook goed aan de aanhanger vast zitten.
Wanneer moet ik mijn hang en sluit werk vervangen?
Als jou scharnieren bijvoorbeeld beginnen te piepen dan kan je dat nog makkelijk oplossen door middel van het schoonmaken van het scharnier. Dat kan het probleem verhelpen. Als het scharnier helemaal niet meer werkt dan kan je hem ook gaan vervangen. Het scharnier zal gaan slijten d.m.v. de roest die op de scharnieren vormt.
Sluitingen kan je vervangen als je sluitingen stroef open en dicht gaan. Of als de sluitingen niet meer werken dan moet je ze natuurlijk ook vervangen.
Zijn er verschillende afmetingen van het hang en sluit werk?
Ja er zijn heel veel verschillende afmetingen van het hang en sluit werk. Zodat het bij elke aanhangwagen toe te passen is. Je kan altijd wel de goede afmeting vinden van het hang en sluit werk.
