- De klep is gemaakt van vernikkeld messing
- 1/4 inch binnendraad
- Hoge slijtvastheid
- Hoge slagvastheid
- Werktemperatuur: -5 °C tot +60 °C
- Werkdruk: 0-10 bar (0-1,0 MPa)
Stel een vraag
Heeft u een vraag over dit product of een op- of aanmerking? Stuur hem naar ons toe!
Dan gaan wij proberen u zo snel mogelijk een antwoord terug te geven.
Productomschrijving

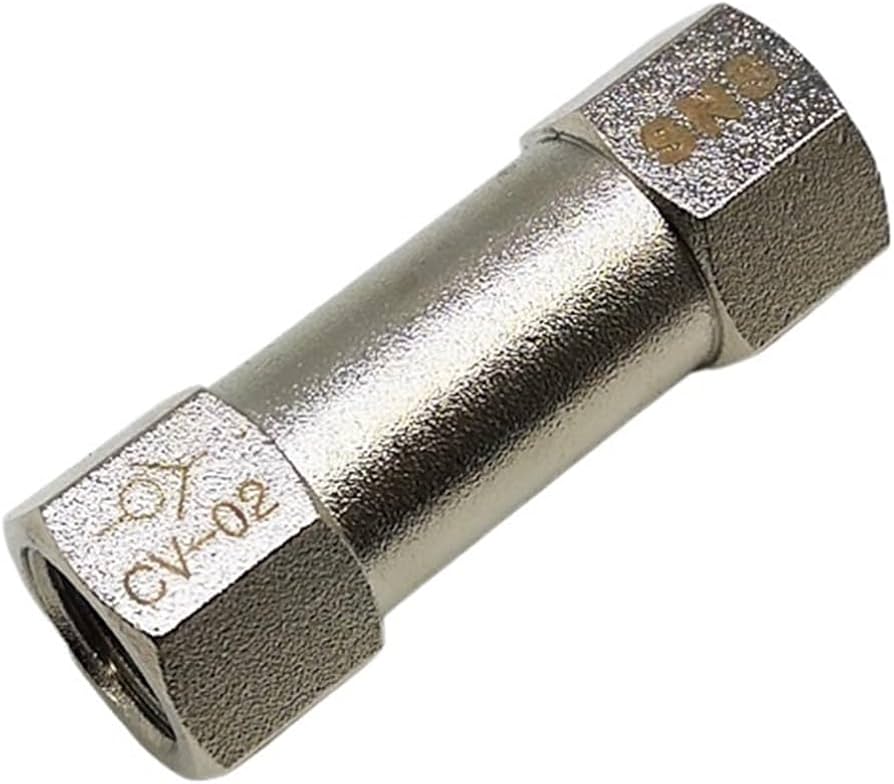

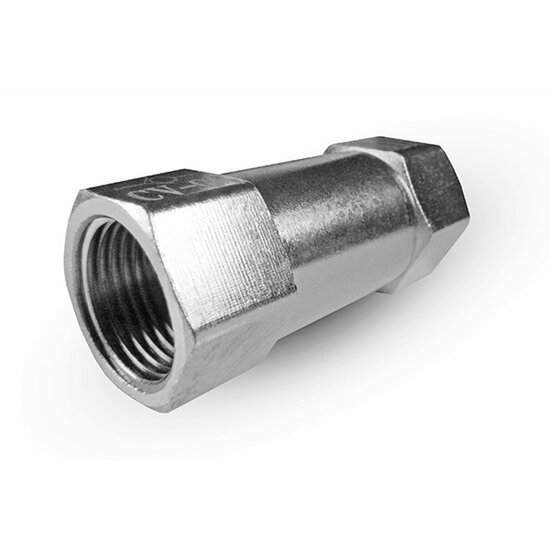

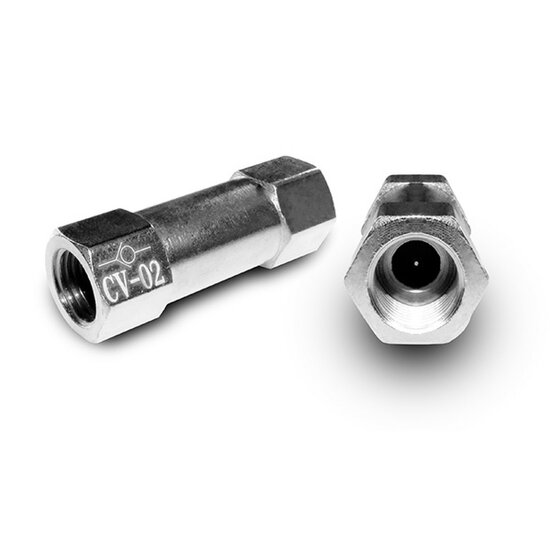

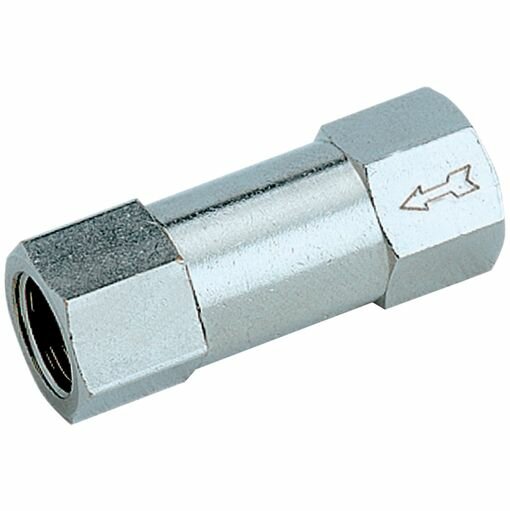

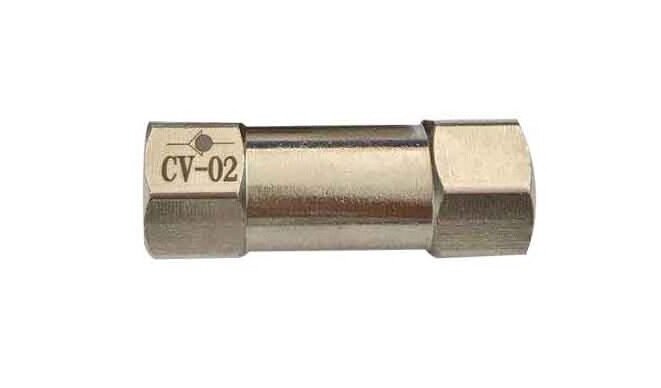

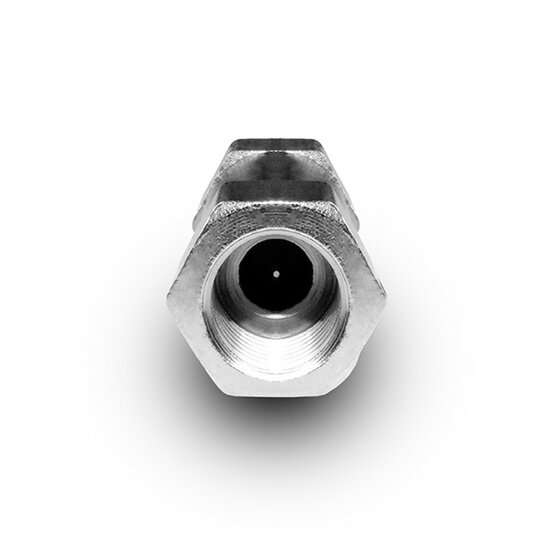

pneumatische terugslagklep 1/4" binnendraad - eenrichtingsventiel - luchtterugslagklep - luchtkoppeling - asta (LUCH-05547).
Een terugslagklep 1/4'' is een pneumatische fitting die wordt gebruikt op plaatsen waar perslucht in één richting moet stromen. Toepassingen zijn onder andere de productie-, medische, bouw-, automobiel- en industriële sector, alsmede in meetsystemen en overal waar perslucht slechts in één richting moet stromen.Specificaties:
- De klep is gemaakt van vernikkeld messing
- 1/4 inch binnendraad
- Hoge slijtvastheid
- Hoge slagvastheid
- Werktemperatuur: -5 °C tot +60 °C
- Werkdruk: 0-10 bar (0-1,0 MPa)
- Luchtstroom: 1300 l/min
- Afdichting: NBR
- Gebruik: Perslucht, water, olie en andere niet-corrosieve vloeistoffen.
Wat is een pneumatische terugslagklep?
Een pneumatische terugslagklep (ook wel terugslagventiel of keerklep genoemd) is een mechanisch apparaat dat wordt gebruikt in pneumatische systemen om de stroom van perslucht in een leiding of circuit te beperken tot slechts één richting .
Functie en werking
De hoofdfunctie is het voorkomen van terugstroming (tegenstroom) van lucht.
-
Doorstroming: Wanneer de druk aan de inlaatzijde hoog genoeg is (hoger dan de openingsdruk, vaak een lichte veerdruk), wordt het afsluitelement (bijv. een veerbelast balletje, membraan of schijf) geopend, waardoor de perslucht ongehinderd kan passeren.
-
Blokkering: Zodra de druk aan de uitlaatzijde (stroomafwaarts) hoger wordt dan de druk aan de inlaatzijde, of wanneer de stroom stopt, drukt het afsluitelement door middel van een veer (of alleen door de tegendruk) terug in zijn zitting. Dit blokkeert de stroomrichting en voorkomt dat de lucht terugstroomt.
Toepassingen
Terugslagkleppen zijn essentieel voor de betrouwbaarheid en veiligheid van pneumatische installaties. Typische toepassingen zijn:
-
Bescherming van Componenten: Ze beschermen componenten, zoals compressoren of drukregelaars, tegen schade die kan ontstaan door omgekeerde stroming of drukpieken.
-
Drukhandhaving: Ze handhaven de druk in een specifiek deel van het systeem, bijvoorbeeld om te voorkomen dat een luchtreservoir leegloopt of dat de druk wegvalt als de compressor uitschakelt.
-
Preventie van Onbedoelde Beweging: In combinatie met pneumatische cilinders kunnen ze, als luchtgestuurde terugslagklep, onbedoeld zakken of bewegen van een last tegengaan bij bijvoorbeeld drukverlies in de leiding.
Soorten Terugslagkleppen in de Pneumatiek
Er zijn verschillende varianten van terugslagkleppen die elk een specifieke functie binnen een pneumatisch circuit vervullen:
1. Standaard Terugslagklep (Check Valve)
Dit is het meest eenvoudige type. Het laat lucht in één richting door en blokkeert automatisch in de tegenovergestelde richting door het drukverschil. Het wordt vaak gebruikt met een lichte veer om snel en volledig te sluiten.
2. Luchtgestuurde Terugslagklep (Pilot-Operated Check Valve)
Dit type heeft een extra aansluiting (een stuurpoort) waarmee de blokkade in de normaal geblokkeerde richting opgeheven kan worden.
-
Normale werking: Lucht stroomt vrij in de ene richting en is geblokkeerd in de andere.
-
Gestuurde werking: Door stuurlucht op de stuurpoort te zetten, wordt de klep in de geblokkeerde richting geopend.
Belangrijke Toepassing: Dit wordt vaak gebruikt bij verticale cilinders om te voorkomen dat de zuigerstang onder invloed van de zwaartekracht ongewenst naar beneden zakt bij een plotselinge daling van de persluchtdruk.
3. Smoorventiel met Terugslagklep
Dit is een combinatieklep die wordt gebruikt voor snelheidsregeling van cilinders.
-
In de ene richting (de vrije doorlaatrichting) kan de lucht ongehinderd door de terugslagklep stromen.
-
In de andere richting (de smoorrichting) wordt de luchtstroom gedwongen door een instelbare vernauwing (smoorklep), waardoor de snelheid van de cilinderbeweging kan worden geregeld.
4. Terugslagklep met Lage Openingsdruk (Low Opening Pressure)
Deze kleppen zijn ontworpen om te openen bij een zeer klein drukverschil. Ze zijn geschikt voor gevoelige of lagedruktoepassingen waarbij zo min mogelijk energieverlies gewenst is.
