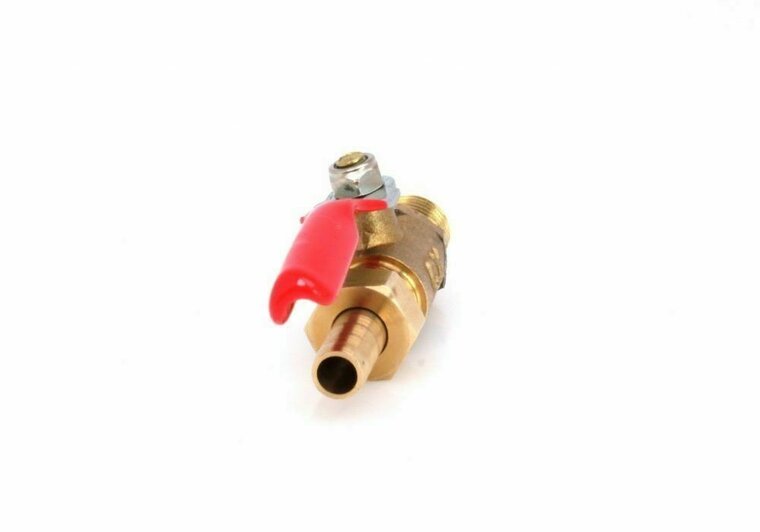

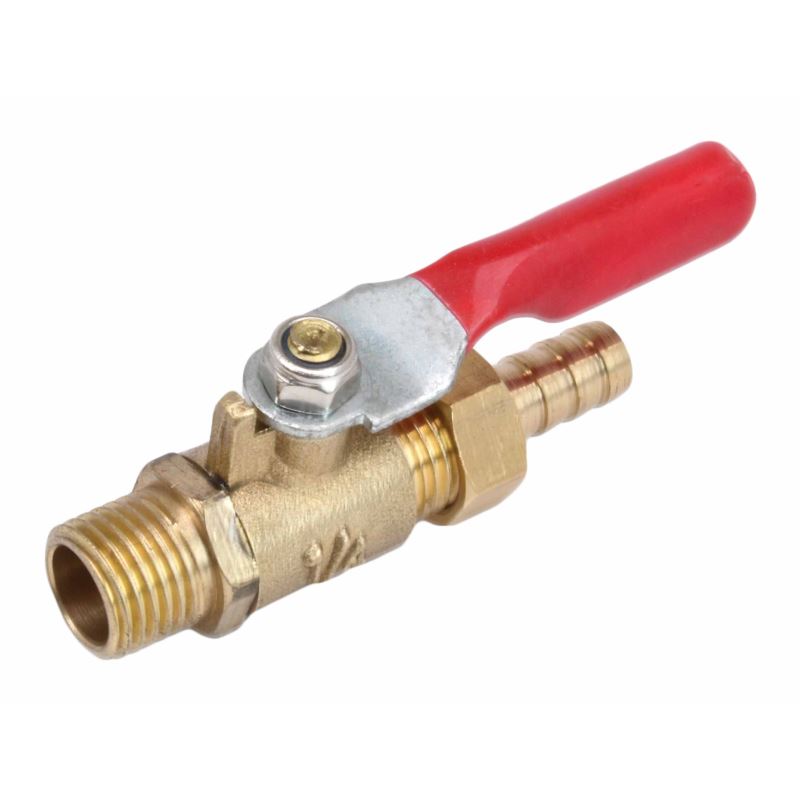

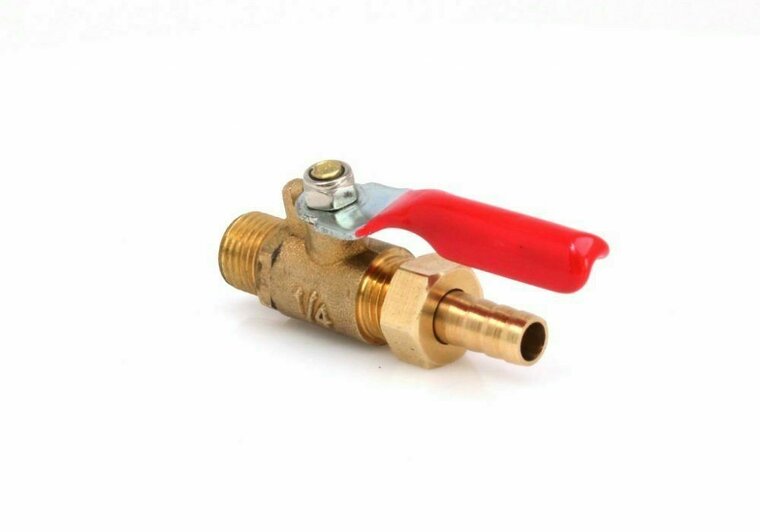

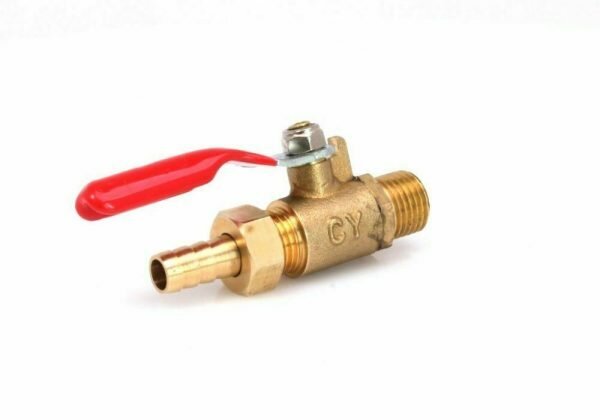

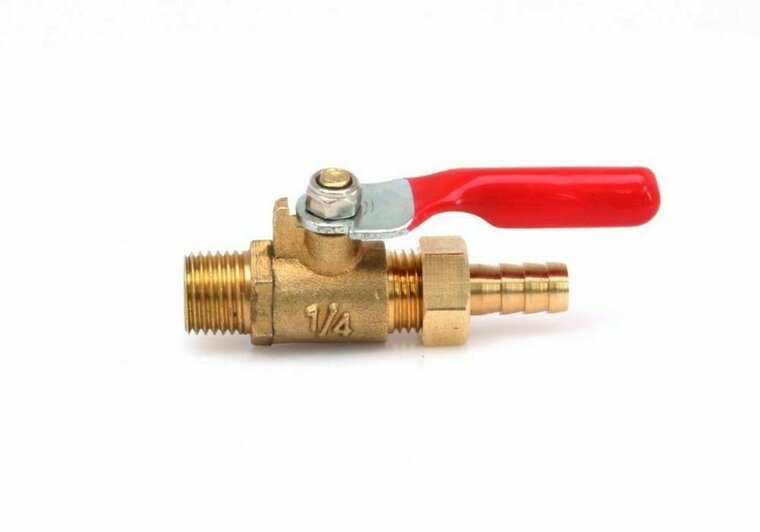

pneumatische kraan met nippel - handmatige lucht klep - kogelkraan - asta (LUCH-08285)

Kogelkraan voor het afblazen van perslucht met 1/4" buitendraad en 8 mm slangpilaar. De kogelkraan kan worden gebruikt op luchtcompressoren en voor vele andere pneumatische of hydraulische toepassingen. Gemaakt van messing voor maximale prestaties en duurzaamheid.

Specificaties:

• Aansluiting : 1/4 duims
• Lengte : 70 mm
• Lengte hendel : 40 mm
• Slangpilaar: 8 mm

Wat is een pneumatische luchtkraan?

Een pneumatische luchtkraan (een term die vaak wordt gebruikt voor een pneumatisch bediende kraan) is een afsluiter die wordt geopend en gesloten met behulp van perslucht, in plaats van handmatig met een hendel of elektrisch met een motor.

Het "pneumatische" deel verwijst dus niet naar wat er door de kraan stroomt, maar hoe de kraan wordt bediend.

De kraan zelf is vaak een standaard kogelkraan of vlinderklep die de stroming van een vloeistof of gas (zoals water, olie, of inderdaad ook lucht) regelt. Bovenop deze kraan is een pneumatische actuator (aandrijving) gemonteerd.

Hoe het werkt: De Actuator

De werking is gebaseerd op een actuator die perslucht omzet in een mechanische beweging:

1. Stuursignaal: Een (vaak elektrisch) stuurventiel (een solenoid valve) geeft perslucht vrij naar de actuator.

2. Beweging: De perslucht duwt een zuiger of membraan in de actuator.

3. Aandrijving: Deze lineaire beweging wordt (meestal via een tandheugel-en-rondselmechanisme) omgezet in een roterende beweging (een kwartslag) die de kogel of klep in de kraan draait en deze zo opent of sluit.

Er zijn twee hoofdtypes actuatoren:

• Enkelwerkend (Spring Return): Gebruikt perslucht om de kraan in één richting te bewegen (bv. openen) en een krachtige veer om de kraan automatisch terug te duwen naar de basispositie (bv. sluiten) zodra de luchtdruk wegvalt. Dit is een "fail-safe" mechanisme.

• Dubbelwerkend (Double Acting): Gebruikt perslucht om de kraan te openen én een aparte persluchtaansluiting om de kraan weer te sluiten.

Verwarring: Luchtkraan vs. Pneumatische kraan

De term "pneumatische luchtkraan" kan verwarrend zijn. Het is belangrijk om onderscheid te maken tussen:

1. Pneumatisch bediende kraan: (Wat hierboven is beschreven) Een kraan voor elk medium (water, olie, gas) die bediend wordt met lucht.

2. Pneumatisch ventiel (of luchtkraan): Een ventiel dat specifiek is ontworpen om de stroming van perslucht zelf te regelen. Dit zijn vaak stuurventielen (zoals een 5/2-ventiel) die perslucht naar bijvoorbeeld een cilinder of een actuator sturen.

In de meeste industriële contexten wordt met "pneumatische kraan" het eerste bedoeld: een afsluiter met een luchtaangedreven actuator.

Luchtkoppeling:

Als je met persluchtgereedschap wilt werken heeft u een luchtkoppeling nodig. Hiermee kan een slang of leiding van een snel en makkelijk los gekoppeld worden terwijl hij onder flinke druk staat. De lucht koppeling bestaat uit twee delen: de koppeling en de plug-in of steeknippel. Waarmee de koppeling vrouwelijk genoemd word en de plug-in mannelijk. De koppeling wordt automatisch afgeslopen als de koppeling ontkoppeld wordt. De luchtkoppeling heeft vele namen zoals: luchslang koppeling, perslucht koppeling, pneumatische koppeling of compressor koppeling het is eigenlijk altijd hetzelfde product. Er zijn ook verschillende types luchtkoppeling zoals ORION koppeling of EURO koppeling.

Wat is het verschil tussen Orion en Euro koppeling?

De Orion koppeling is een stuk smaller dan een euro koppeling en heeft daardoor een kleinere luchtopening. De weerstand is daardoor hoger bij de Orion koppeling. Bij de Euro koppeling heb je dan ook een beetje meer drukverlies. De orion koppeling kan je gewoon er in duwen en dan werkt hij meteen. Als je hem eruit trekt is de koppeling ook meteen afgesloten zodat je zo min mogelijk lucht verliest bij het ontkoppelen. De euro koppeling kan wel een hogere luchtdruk vervoeren dan de Orion koppeling. De Orion koppeling is vooral populair in de Benelux, Zwitserland en Zweden.

Hieronder vindt u een categorie overzicht van alle luchtgereedschap die Trailer and Tools verkoopt. Door op de naam van de categorie te klikken ziet u daaronder welke compressor luchtgereedschappen we allemaal voor u hebben.

• Nietpistolen en benodigdheden
• Compressors
• Lucht koppelingen
• Luchtpistolen en banden vullers
• Luchtverzorging en drukslangen
• Overige pneumatisch gereedschap
• Pneumatische (slag)moer en sleutels
• Pneumatische slijp, polijst en frezen
• Pneumatisch plaatbewerking
• Verfspuiten en airbrushes
• Accessoires luchtmachines

U kunt deze luchtkoppeling gebruiken voor het aansluiten van uw bandenpomp of blaaspistool op een compressor. Naast onze luchtkoppelingen verkopen wij ook bijbehorende luchtslangen.
